Электроизоляционные материалы в промышленности: виды, применение и выбор

Применение электроизоляционных материалов в промышленных условиях: реальные решения и технические вызовы

Каждый раз, когда на производстве останавливается оборудование из-за короткого замыкания, перегрева или пробоя тока, компания теряет не только деньги, но и репутацию. В 2023 году аварии, вызванные отказами в электрической изоляции, стали одной из пяти основных причин простоя на предприятиях с высокой энергонагрузкой. При этом большинство этих инцидентов могли быть предотвращены при грамотном выборе и эксплуатации электроизоляционные материалы. Эти компоненты — не просто «прослойка» между проводниками, а критически важные элементы, определяющие безопасность, эффективность и срок службы всей электротехнической инфраструктуры.

На бумаге требования к изоляции выглядят просто: не проводить ток, выдерживать напряжение, не гореть. Но в реальных условиях — на заводе, в энергосистеме, в подземной шахте или на борту судна — материалы сталкиваются с экстремальными нагрузками: температурные перепады от –60 °C до +300 °C, вибрации, УФ-излучение, агрессивные химические среды, механическое давление. Ни один универсальный изолятор не способен одинаково хорошо работать во всех этих условиях. Отсюда — необходимость глубокого понимания не только типов материалов, но и контекста их применения.

Промышленность давно перестала использовать изоляцию как «одноразовый» компонент. Сегодня выбор материала — это инженерное решение, основанное на анализе электрических параметров (удельное объемное сопротивление, электрическая прочность, тангенс угла диэлектрических потерь), теплостойкости, стойкости к старению и, что не менее важно, экономической целесообразности. Например, в высоковольтных трансформаторах применяются слюдосодержащие ленты и пропиточные смолы — дорогие, но незаменимые при напряжениях свыше 35 кВ. В то же время для обмоток маломощных двигателей вполне подойдут полиэфирные или полиамидные пленки, которые дешевле и проще в монтаже.

Однако даже самый качественный материал может стать причиной аварии, если он неправильно смонтирован, эксплуатируется вне расчетного температурного диапазона или подвергается механическому повреждению. Это поднимает вопрос не только о технических характеристиках, но и о системном подходе: от закупки и хранения до контроля качества на этапе производства и в процессе эксплуатации. Многие компании до сих пор выбирают изоляцию по принципу «что дешевле» или «что поставляют по привычке», игнорируя изменения в нагрузках, условиях эксплуатации или новых стандартах безопасности.

Еще одна системная проблема — отставание нормативной базы от технологических реалий. Стандарты ГОСТ и МЭК, на которые ссылаются при проектировании, зачастую описывают материалы, которые уже сняты с производства или уступают современным аналогам по ключевым параметрам. В результате инженеры вынуждены либо использовать устаревшие решения, либо брать на себя ответственность за внедрение новых композитов без официальной поддержки документации.

Эта статья — не каталог предложений и не реклама конкретных брендов. Это попытка разобрать, какие электроизоляционные материалы реально применяются в российской и мировой промышленности, почему сделан тот или иной выбор, и какие подводные камни возникают при их использовании. Мы не будем говорить об «идеальных» решениях. Будем говорить о практике: о том, что работает, что ломается, и почему.

Роль электроизоляции в промышленном оборудовании: основы и значение

Электроизоляция — это не просто барьер между проводниками, а фундаментальная система безопасности, без которой невозможна работа современного промышленного оборудования. В условиях высоких напряжений, температурных перепадов и механических нагрузок изоляционные материалы выполняют критическую функцию: они предотвращают утечки тока, короткие замыкания и возгорания. От их надёжности зависит не только стабильность технологических процессов, но и жизнь операторов, обслуживающего персонала. Недостаточная или некачественная изоляция может привести к остановке производства, дорогостоящему ремонту или даже катастрофическим авариям. Именно поэтому выбор и применение изоляционных материалов — это всегда инженерный расчёт, а не случайное решение.

В промышленной среде электроизоляция работает в экстремальных условиях: от высокочастотных электромагнитных полей до агрессивных химических сред и постоянных вибраций. Материалы должны сохранять свои свойства десятилетиями, сопротивляясь старению, термоокислительной деградации и механическому износу. Это особенно актуально для энергетики, металлургии, нефтегазовой отрасли и машиностроения, где отказ одного компонента способен парализовать целый цех. Электроизоляция здесь — не опция, а обязательный элемент проектирования, регламентируемый техническими стандартами и нормами безопасности.

Экспертный инсайт: Электроизоляция — не просто барьер, а критический элемент безопасности. Её надёжность напрямую определяет стабильность работы промышленного оборудования и предотвращает утечки тока, короткие замыкания и возгорания.

Ключевые функции электроизоляции в промышленных системах

• Обеспечение электрической прочности — предотвращение пробоя при рабочих напряжениях и импульсных перегрузках.
• Защита от внешних воздействий — влаги, пыли, масел, кислот, щелочей и других агрессивных веществ.
• Тепловая стабильность — сохранение изоляционных свойств при нагреве до 150–250°C и выше, в зависимости от класса материала.
• Механическая прочность — устойчивость к растяжению, изгибу, трению и вибрациям в условиях эксплуатации.
• Долговечность — срок службы от 10 до 30 лет без потери ключевых характеристик.

Современные требования к электроизоляции выходят за рамки простой непроводимости. Сегодня важны такие параметры, как диэлектрическая проницаемость, тангенс угла диэлектрических потерь, объемное и поверхностное сопротивление, а также стойкость к частичным разрядам. Эти характеристики определяют, насколько эффективно материал будет работать в реальных условиях — будь то обмотка двигателя в сталелитейном цехе или изолятор в высоковольтной подстанции. Инженеры учитывают не только номинальные значения, но и поведение материала при длительной эксплуатации, в том числе при циклических нагрузках и резких изменениях температуры.

Неверный выбор изоляции — это не просто риск, это гарантированное снижение КПД оборудования, увеличение затрат на обслуживание и повышение вероятности аварий. Например, использование материала с низким температурным классом в двигателе, работающем на пределе, приводит к быстрому старению изоляции, пробою и выходу из строя. Такие ошибки часто случаются при попытке сэкономить на компонентах или при недостаточной проработке условий эксплуатации. Поэтому профессионалы всегда начинают с анализа режима работы оборудования, окружающей среды и требований к безопасности — именно на этом этапе формируется правильный выбор изоляционного решения.

Основные виды электроизоляционных материалов и их характеристики

В промышленной электроэнергетике выбор изоляционного материала напрямую влияет на безопасность, долговечность и эффективность оборудования. Электроизоляционные материалы должны выдерживать высокие напряжения, не пропускать ток, сохранять стабильность при температурных колебаниях и устойчиво работать в агрессивных средах. Ни один современный электродвигатель, трансформатор или кабель не обходится без качественной изоляции — это фундамент, обеспечивающий предотвращение пробоев, коротких замыканий и аварий.

Материалы классифицируются по химическому составу, агрегатному состоянию и температурному индексу. На практике применяются твёрдые, жидкие и газообразные диэлектрики, каждый из которых имеет свою нишу в зависимости от условий эксплуатации. Понимание физико-химических свойств позволяет инженерам выбирать оптимальные решения для конкретных задач — от изоляции высоковольтных линий до микросхем в промышленной автоматике.

Экспертный инсайт: Ключевой аспект при выборе электроизоляционных материалов в промышленности — это не только их способность выдерживать высокое напряжение, но и сохранение стабильных свойств в условиях температурных колебаний и агрессивных сред. Недооценка этих факторов напрямую влияет на безопасность и срок службы оборудования.

Твёрдые диэлектрики

Наиболее распространённая группа, используемая в обмотках, корпусах и изоляционных прокладках. Их ключевое преимущество — механическая прочность и стабильность формы.

• Полимеры — полиэтилен, ПВХ, полипропилен. Лёгкие, гибкие, устойчивы к влаге. Применяются в кабельной изоляции и корпусах электрооборудования.
• Слюда и слюдосодержащие материалы — обладают высокой термостойкостью (до 600 °C) и используются в изоляции мощных электродвигателей и генераторов.
• Стекло и керамика — применяются в высоковольтных изоляторах, артистерах и разрядниках. Отличаются высокой диэлектрической прочностью, но хрупки.
• Бумага и электрокартон — традиционные материалы, часто пропитываются маслом для повышения изоляционных свойств. Используются в трансформаторах.

Жидкие диэлектрики

Основная функция — изоляция и охлаждение одновременно. Широко применяются в трансформаторах, выключателях и кабельных системах.

• Трансформаторное масло — очищенное минеральное масло с высокой диэлектрической прочностью и хорошей теплопроводностью. Требует регулярного контроля влагосодержания.
• Синтетические жидкости — на основе силоксанов или сложных эфиров. Обладают улучшенной пожаробезопасностью и работают при низких температурах.
• Касторовое масло — редко, но используется в конденсаторах благодаря высокой диэлектрической проницаемости.

Газообразные изоляторы

Газы используются там, где нужна лёгкость, динамичность и высокая восстанавливаемость свойств после пробоя.

• Воздух — самый доступный диэлектрик. Применяется в воздушных выключателях и открытых распределительных устройствах. Требует защиты от влаги и пыли.
• Сжатый азот — инертный газ с высокой стабильностью, используется в герметичных системах и кабелях высокого давления.
• Элегаз (SF₆) — один из самых эффективных газообразных диэлектриков. Обладает высокой дугогасительной способностью, применяется в высоковольтных выключателях. Однако требует строгого контроля из-за высокого потенциала глобального потепления.

Правильный выбор изоляционного материала — это не просто техническая задача, а комплексное решение, учитывающее рабочее напряжение, температурный режим, механические нагрузки и экологические условия. Современные промышленные объекты всё чаще комбинируют несколько типов диэлектриков, создавая многослойные изоляционные системы, отвечающие самым строгим требованиям безопасности и надёжности.

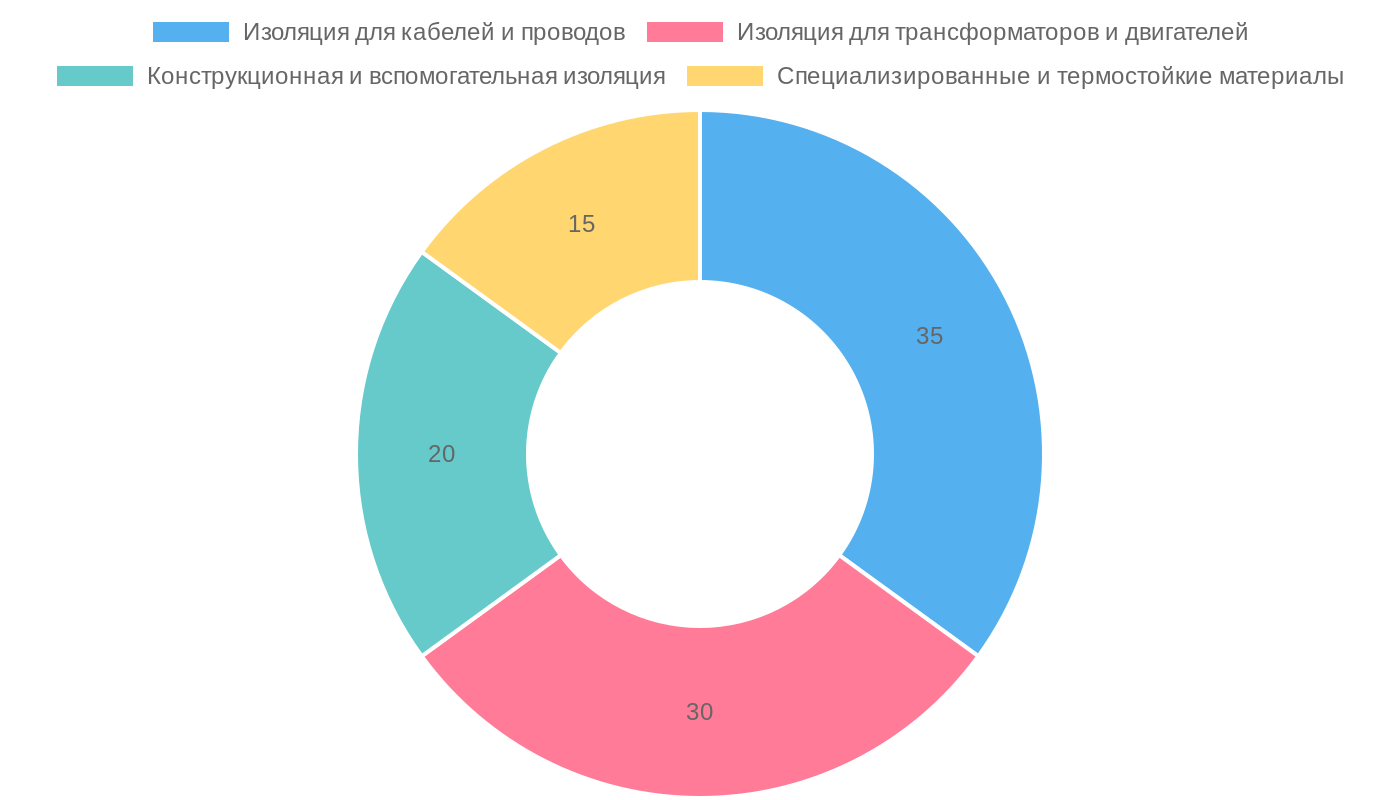

Применение электроизоляции в различных отраслях промышленности

Электроизоляционные материалы — это не просто компоненты схем, а критически важные элементы, обеспечивающие безопасность, надёжность и долговечность оборудования. В условиях высоких напряжений, экстремальных температур и агрессивных сред выбор правильной изоляции напрямую влияет на производственные процессы. От энергетики до микроэлектроники — везде требуется точное соответствие физико-химических свойств материала условиям эксплуатации. Например, в тяжёлой промышленности применяются композиты с высокой механической прочностью, тогда как в авиакосмической отрасли ключевыми становятся лёгкость и термостойкость.

Разные сектора экономики предъявляют специфические требования к изоляции, что формирует узкоспециализированные подходы к подбору материалов. Ниже — обзор основных отраслей и типов изоляции, применяемых на практике.

Экспертный инсайт: Электроизоляция — это не просто компонент, а фундамент безопасности и надежности оборудования. Ключ к бесперебойной работе — точный подбор материала, чьи физико-химические свойства идеально соответствуют условиям эксплуатации: от высоких напряжений до агрессивных сред.

Энергетика и электросети

В энергетической отрасли изоляция обеспечивает бесперебойную передачу электроэнергии на большие расстояния. Здесь доминируют керамические изоляторы, стекло и полимерные композиты, устойчивые к ультрафиолету и атмосферным осадкам. Особенно востребованы линейные изоляторы на высоковольтных ЛЭП — они предотвращают утечки тока и короткие замыкания. В трансформаторах применяют масляно-бумажную изоляцию, а также современные синтетические диэлектрики, повышающие эффективность охлаждения.

• Керамические изоляторы — для опор ЛЭП и подстанций
• Трансформаторное масло — в качестве изолирующей и охлаждающей среды
• ЭПДМ-резина — для герметизации кабельных муфт
• Полимерные композиты — в условиях высокой загрязнённости и влажности

Машиностроение и электроприводы

В электродвигателях и генераторах изоляция защищает обмотки от пробоя и перегрева. Здесь применяют лакоткани, слюдосодержащие ленты и термостойкие плёнки. Критически важна тепловая стойкость — материалы должны выдерживать длительную работу при 130–180 °C. В крупных агрегатах, таких как тяговые двигатели или промышленные насосы, используют многослойные изоляционные системы, сочетающие механическую прочность и диэлектрическую надёжность.

Авиация и космонавтика

В этих отраслях требования к весу и стабильности характеристик в экстремальных условиях предельно высоки. Применяют лёгкие композиты на основе полиимидов и фторопластов, устойчивые к вакууму, радиации и перепадам температур от –200 до +250 °C. Кабельная изоляция в авиационной технике проходит строгую сертификацию — она не должна выделять токсичных веществ при нагреве.

Электроника и микроэлектроника

На уровне печатных плат и микросхем используются тонкоплёночные диэлектрики — оксид кремния, полиамиды, эпоксидные компаунды. Они обеспечивают изоляцию между проводящими слоями, защищают кристаллы от влаги и механических повреждений. В современных устройствах всё чаще применяют нанодиэлектрики и материалы с контролируемой диэлектрической проницаемостью для повышения быстродействия и снижения потерь.

Критерии выбора: как подобрать идеальный изолятор для вашей задачи

Выбор электроизоляционного материала в промышленности — это не просто вопрос совместимости с оборудованием, а комплексная инженерная задача, напрямую влияющая на безопасность, долговечность и эффективность работы всей системы. Неправильный выбор может привести к пробоям, перегреву, аварийным остановкам и даже критическим отказам в работе энергетических или технологических линий. На практике специалисты оценивают десятки параметров, но ключевыми остаются диэлектрическая прочность, термостойкость, химическая инертность, механическая устойчивость и условия эксплуатации. Эти характеристики нельзя рассматривать в отрыве от конкретной среды — будь то высокотемпературный цех, агрессивная химическая установка или влажное подземное пространство.

Один из главных факторов — диэлектрическая проницаемость и электрическая прочность материала. Чем выше напряжение в системе, тем выше требования к сопротивлению пробою. Например, в высоковольтных кабелях и трансформаторах применяют материалы с минимальными потерями и высокой стабильностью, такие как сшитый полиэтилен или маслонаполненная бумага. В то же время для низковольтных решений, например, в системах управления или автоматики, допустимы более простые и экономичные варианты — поливинилхлорид или полиэтилен низкой плотности.

Экспертный инсайт: Выбор электроизоляционного материала — это не просто вопрос совместимости, а комплексная инженерная задача, напрямую влияющая на безопасность, долговечность и эффективность всей системы. Неправильный подбор может привести к пробоям, перегревам и критическим отказам.

Температурный режим — второй по значимости критерий. Материал должен сохранять свои изоляционные свойства в диапазоне рабочих температур, включая пиковые нагрузки. Стандартная классификация по нагревостойкости (классы изоляции A, B, F, H и выше) помогает быстро сориентироваться при подборе. Так, класс H (до 180 °C) включает кремнийорганические материалы и слюдосодержащие композиты, которые применяют в двигателях и генераторах с высоким тепловыделением.

Основные параметры, влияющие на выбор изолятора

Помимо электрических и тепловых характеристик, важно учитывать реальные условия эксплуатации. Ниже приведены ключевые параметры, которые необходимо анализировать на этапе проектирования или замены изоляции:

• Механическая нагрузка — вибрация, изгиб, растяжение. Например, в подвижных частях оборудования требуются эластичные материалы, такие как силиконовые резины или термопластичные эластомеры.
• Влажность и влагопоглощение — в условиях повышенной влажности предпочтение отдают гидрофобным материалам, например, тефлону или политетрафторэтилену (PTFE), которые не теряют изоляционных свойств при контакте с водой.
• Химическая стойкость — при работе в среде агрессивных веществ (кислоты, щелочи, растворители) применяют фторопласты, керамику или стекловолокно, устойчивые к коррозии.
• Огнестойкость — в помещениях с высокими требованиями к пожарной безопасности используют негорючие или самозатухающие материалы, например, стеклоткань с пропиткой или минеральную изоляцию.
• Долговечность и старение — ультрафиолет, озон, циклические нагрузки со временем деградируют изоляцию. В таких случаях выбирают материалы с повышенной стойкостью к старению, например, сшитые полимеры или композиты с добавками стабилизаторов.

Практика показывает, что универсального изоляционного материала не существует. Даже в рамках одного производства могут применяться десятки разных решений в зависимости от узла оборудования. Кабельные линии, обмотки электродвигателей, изоляторы в распределительных щитах — каждая зона требует индивидуального подхода. Опытные инженеры всегда начинают с анализа рабочих условий, а не с каталога материалов. Только так можно достичь баланса между надёжностью, стоимостью и сроком службы изоляции.

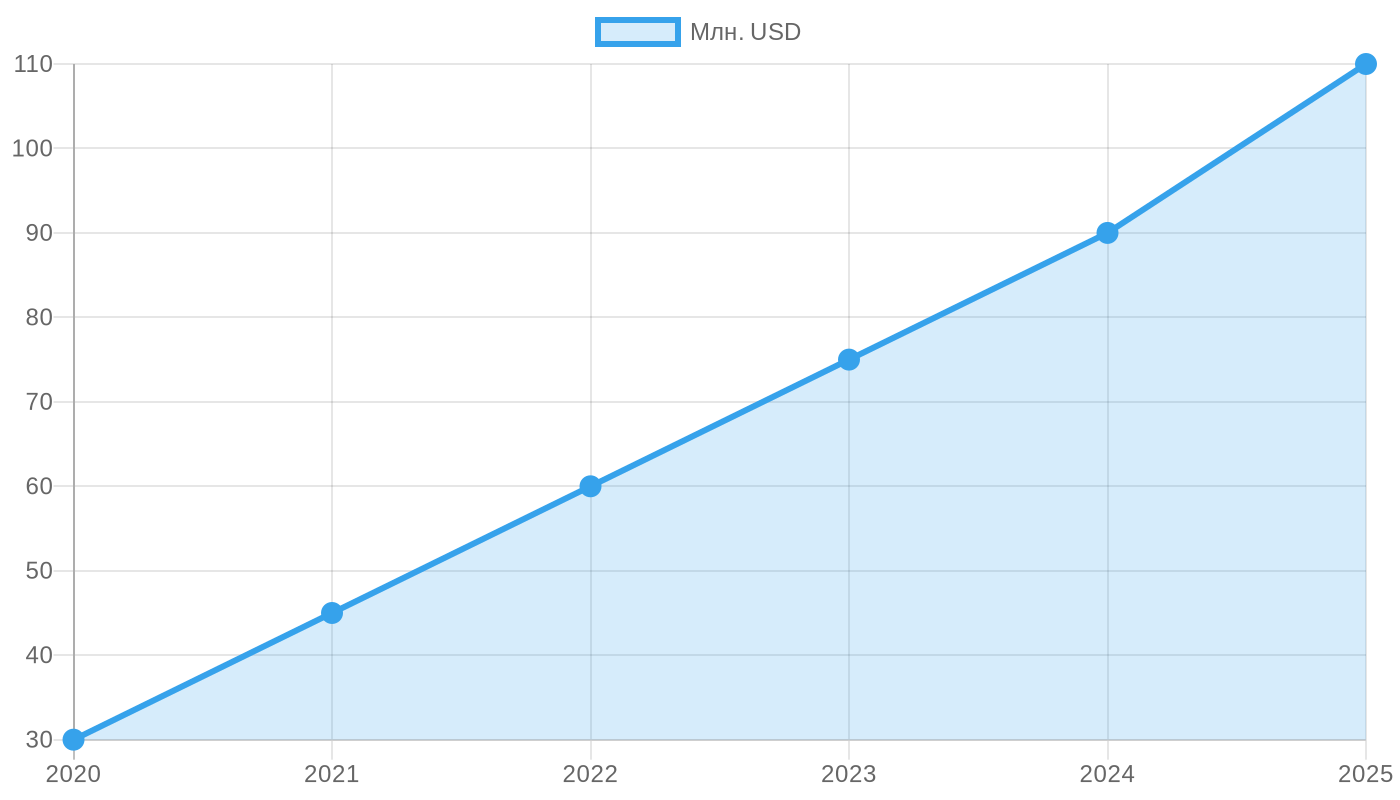

Будущее электроизоляции: инновации и новые вызовы

Электроизоляционные материалы переживают этап глубокой трансформации, вызванной ростом энергетических нагрузок, миниатюризацией оборудования и требованиями к экологической устойчивости. Современная промышленность уже не может полагаться исключительно на традиционные решения — такие как бакелит или керамика. Новые условия эксплуатации, включая высокие температуры, агрессивные среды и необходимость долгосрочной надёжности, требуют принципиально иных подходов. Ведущие производители и исследовательские центры активно разрабатывают композиты, наноматериалы и полимеры с улучшенными диэлектрическими свойствами, способные работать в экстремальных условиях.

Особое внимание уделяется материалам для энергетики нового поколения, включая высоковольтные кабели для ВИЭ, трансформаторы с расширенным температурным диапазоном и изоляцию для электротранспорта. Здесь критически важны не только диэлектрическая прочность и термостойкость, но и пожаробезопасность, низкое выделение дыма и токсичных газов при нагреве. В таких условиях традиционные ПВХ-изоляции уступают место термопластичным эластомерам, сшитому полиэтилену и фторполимерам, которые обеспечивают комплексную защиту без компромиссов.

Экспертный инсайт: Будущее электроизоляции требует отхода от традиционных материалов и активного внедрения инновационных решений, способных выдерживать растущие энергетические нагрузки, экстремальные температуры и агрессивные среды, при этом отвечая стандартам устойчивости и долгосрочной надёжности.

Ключевые направления развития изоляционных материалов

На переднем крае исследований находятся несколько технологических векторов, определяющих будущее электроизоляции. Каждое из них решает конкретные инженерные задачи, стоящие перед промышленностью.

• Нанокомпозиты на основе слоистых силикатов и оксидов — добавление наночастиц в полимерную матрицу повышает пробивное напряжение и теплостойкость, замедляя процессы старения.
• Самовосстанавливающаяся изоляция — разработки ведутся в направлении материалов, способных частично восстанавливать структуру после локальных пробоев, что особенно актуально для кабельных систем в труднодоступных зонах.
• Биоразлагаемые диэлектрики — растёт интерес к изоляционным материалам на основе растительных масел и полимеров, которые снижают экологическую нагрузку при утилизации.
• Интеллектуальные изоляционные системы — внедрение встроенных сенсоров для мониторинга влажности, температуры и степени деградации в реальном времени.

Технологические и нормативные вызовы

Несмотря на прогресс, внедрение новых решений сталкивается с рядом барьеров. Одним из главных остаётся отсутствие унифицированных испытательных методик для наноматериалов и «умных» систем. Многие инновации проходят лабораторные тесты, но не имеют достаточной базы долгосрочных данных, необходимых для принятия решений в промышленных проектах. Кроме того, стоимость новых материалов пока остаётся высокой, что ограничивает их применение в массовых решениях.

Ещё один вызов — адаптация нормативной базы. Действующие стандарты, включая ряд требований ГОСТ и международных норм МЭК, ориентированы на классические материалы. Это создаёт правовую неопределённость при сертификации новой продукции. Промышленность нуждается в гибких, но строгих критериях, позволяющих внедрять инновации без снижения уровня безопасности.

В ближайшие годы ключевым фактором станет сотрудничество между производителями, НИИ и регуляторами. Только совместными усилиями удастся сократить разрыв между лабораторными прорывами и их промышленным применением. Будущее электроизоляции — за материалами, которые не просто изолируют, а «работают» в составе интеллектуальных энергосистем, обеспечивая надёжность, безопасность и устойчивость.

Часто задаваемые вопросы

Об авторе

Андрей Козлов — ведущий инженер-материаловед

Андрей Козлов более 14 лет работает в области промышленной электротехники, специализируясь на разработке и внедрении электроизоляционных материалов на крупных производственных предприятиях России и СНГ. За последние десять лет он участвовал в более чем 30 проектах по модернизации изоляционных систем на энергоёмких объектах, включая ТЭЦ, нефтеперерабатывающие комплексы и железнодорожную инфраструктуру. Его экспертиза охватывает как традиционные материалы — бакелит, слюду, керамику, так и современные композиты и наноизоляторы. Андрей регулярно консультирует производственные компании по выбору решений, соответствующих ГОСТ и международным стандартам IEC.

• Кандидат технических наук, доцент кафедры материаловедения МЭИ
• Автор 17 публикаций и 5 патентов в области диэлектриков и теплостойких покрытий
• Член технического комитета по стандартизации электроизоляционных материалов (ТК 46)

Заключение

Электроизоляционные материалы — это не просто технические компоненты, а фундамент безопасности, эффективности и долговечности промышленных систем. За десятилетия развития энергетики, машиностроения и электроники они прошли путь от простых природных изоляторов вроде слюды и керамики до высокотехнологичных полимеров, композитов и наноматериалов. Сегодня выбор изоляции напрямую влияет на устойчивость оборудования к перегрузкам, коррозии, высоким температурам и даже экстремальным условиям вроде вакуума или радиационного фона. Мы видим, как отрасли переходят от универсальных решений к специализированным материалам — например, кремнийорганические эластомеры в условиях термоциклирования или эпоксидные компаунды в высоковольтных трансформаторах. Это свидетельствует о зрелости подхода: современная промышленность не просто использует изоляцию, она её проектирует под конкретную задачу, учитывая не только диэлектрическую прочность, но и экологичность, срок службы и стоимость жизненного цикла.

• Оценивайте условия эксплуатации: температуру, влажность, вибрации и химическую агрессивность среды — перед выбором материала.
• Не экономьте на качестве изоляции в критически важных узлах — сбои могут привести к простою, авариям и высоким затратам на восстановление.
• Следите за сертификацией: ГОСТ, МЭК, UL — стандарты гарантируют соответствие заявленным характеристикам.
• Рассматривайте инновации: например, самовосстанавливающиеся полимеры или изоляция с функцией мониторинга состояния.
• Работайте с проверенными поставщиками, у которых есть техническая поддержка и возможность тестирования образцов.

Правильная изоляция — это инвестиция в надёжность, а не просто статья расходов. В условиях роста автоматизации, цифровизации и перехода на «умные» сети, роль качественных электроизоляционных материалов будет только усиливаться. Не оставайтесь в стороне: пересмотрите текущие решения в вашем производстве, проведите аудит изоляционных систем и внедряйте прогрессивные материалы уже сегодня. Будущее промышленности строится на деталях, которые невидимы, но критически важны.
